三、机器人运动学

三、机器人运动学

一、运动学与动力学概念

运动学(Kinematics)
研究“运动本身”,不考虑产生运动的力。
主要关注:

  • 位置 x\mathbf{x}
  • 速度 v=dxdt\mathbf{v} = \dfrac{d\mathbf{x}}{dt}
  • 加速度 a=dvdt=d2xdt2\mathbf{a} = \dfrac{d\mathbf{v}}{dt} = \dfrac{d^2\mathbf{x}}{dt^2}

机器人运动学(Robot Kinematics)研究机器人关节、连杆之间的几何关系

  • 正运动学(Forward Kinematics, FK):已知关节变量,求末端执行器位姿。
  • 逆运动学(Inverse Kinematics, IK):已知末端执行器位姿,求关节变量。


动力学(Dynamics)
研究“力如何产生运动”,依据牛顿第二定律:

F=ma\mathbf{F} = m\mathbf{a}


二、机械手臂的几何结构描述

1. 组成要素

  • Link(连杆):刚体,用来连接各关节。
  • Joint(关节):提供一个自由度(DOF)。
    • 旋转关节(Revolute) → 变量为角度 θ\theta
    • 移动关节(Prismatic) → 变量为位移 dd
  • 末端执行器(End Effector):机器人用于执行任务的末端装置(如机械手爪)。

  • 姿态(Pose):包含位置与方向:

p=[x,y,z]T,RSO(3)\mathbf{p} = [x, y, z]^T, \qquad \mathbf{R} \in SO(3)

2. 编号规则

  • Link 0:基座(固定不动)
  • Link 1:第一个活动杆
  • 以此类推,最后一个为末端执行器。

二、正运动学(Forward Kinematics, FK)

2.1 定义

给定各关节变量,求出末端相对于基座的位姿:

T0n=f(θ1,θ2,,θn)\mathbf{T}_{0}^{n} = f(\theta_1, \theta_2, \dots, \theta_n)

其中 T0n\mathbf{T}_{0}^{n}齐次变换矩阵

T=[Rp01]\mathbf{T} = \begin{bmatrix} \mathbf{R} & \mathbf{p} \\ 0 & 1 \end{bmatrix}

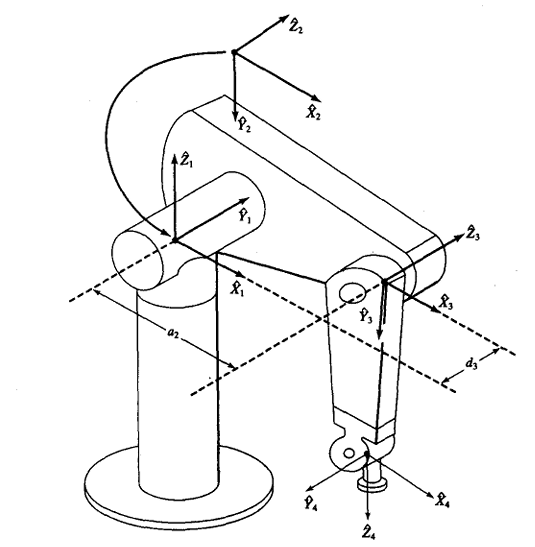

2.2 D–H 参数法(Denavit–Hartenberg)

为每个连杆定义 4 个参数:

参数 含义 类型
aia_i 连杆长度 位移
αi\alpha_i 连杆扭角 旋转
did_i 连杆偏距 位移
θi\theta_i 连杆转角 旋转

单个连杆的齐次变换(从 i1i-1ii):

Ai=[cosθisinθicosαisinθisinαiaicosθisinθicosθicosαicosθisinαiaisinθi0sinαicosαidi0001]\mathbf{A}_i = \begin{bmatrix} \cos\theta_i & -\sin\theta_i\cos\alpha_i & \sin\theta_i\sin\alpha_i & a_i\cos\theta_i \\ \sin\theta_i & \cos\theta_i\cos\alpha_i & -\cos\theta_i\sin\alpha_i & a_i\sin\theta_i \\ 0 & \sin\alpha_i & \cos\alpha_i & d_i \\ 0 & 0 & 0 & 1 \end{bmatrix}

整体变换为:

T0n=A1A2An\mathbf{T}_{0}^{n} = \mathbf{A}_1 \mathbf{A}_2 \cdots \mathbf{A}_n

2.3 二维双连杆机械臂示例

已知两关节转角 θ1,θ2\theta_1, \theta_2,连杆长度 l1,l2l_1, l_2,则末端坐标为:

{x=l1cosθ1+l2cos(θ1+θ2)y=l1sinθ1+l2sin(θ1+θ2)\begin{cases} x = l_1\cos\theta_1 + l_2\cos(\theta_1 + \theta_2) \\ y = l_1\sin\theta_1 + l_2\sin(\theta_1 + \theta_2) \end{cases}

示意图(Mermaid)

flowchart LR
  Base[Base]
  Base -->|θ1| Link1[Link1]
  Link1 -->|θ2| Link2[Link2]
  Link2 --> End[End Effector]

三、逆运动学(Inverse Kinematics, IK)

3.1 定义

已知末端位姿 T0n\mathbf{T}_{0}^{n},求各个关节变量:

Given T0n,find θi\text{Given } \mathbf{T}_{0}^{n}, \quad \text{find } \theta_i

3.2 特点

  • 非唯一性:可能有多个解(如肘上/肘下姿态)。
  • 可能无解:目标点在工作空间之外。
  • 高非线性:方程复杂,常需数值迭代法。

3.3 几何法求解(二维双连杆示例)

先求 θ2\theta_2

cosθ2=x2+y2l12l222l1l2\cos\theta_2 = \frac{x^2 + y^2 - l_1^2 - l_2^2}{2 l_1 l_2}

θ2=arccos(cosθ2)\theta_2 = \arccos(\cos\theta_2)

再求 θ1\theta_1

θ1=atan2(y,x)atan2(l2sinθ2,;l1+l2cosθ2)\theta_1 = \operatorname{atan2}(y, x) - \operatorname{atan2}\bigl(l_2\sin\theta_2,; l_1 + l_2\cos\theta_2\bigr)

条件:cosθ21|\cos\theta_2| \le 1,即目标点在可达范围内。

3.4 数值法(Jacobian 迭代法)

雅可比关系:

x˙=J(θ)θ˙\dot{\mathbf{x}} = \mathbf{J}(\theta)\dot{\theta}

伪逆求解增量:

θ˙=J+(θ)x˙\dot{\theta} = \mathbf{J}^{+}(\theta)\dot{\mathbf{x}}

迭代更新:

θk+1=θk+ΔtJ+(θk)(xtargetx(θk))\theta_{k+1} = \theta_k + \Delta t\mathbf{J}^{+}(\theta_k)\bigl(\mathbf{x}_{\text{target}} - \mathbf{x}(\theta_k)\bigr)


四、FK 与 IK 对比总结

项目 正运动学 (FK) 逆运动学 (IK)
输入 关节变量 θi\theta_i 末端位姿 T0n\mathbf{T}_{0}^{n}
输出 末端位姿 T0n\mathbf{T}_{0}^{n} 关节变量 θi\theta_i
计算难度 简单(矩阵乘积) 复杂(非线性方程)
解的数量 唯一 多解 / 无解
应用场景 仿真、验证 规划、控制

五、Q&A

1.正运动学和逆运动学的输入和输出是什么?

正运动学:

1)输入
各个关节变量(旋转角或平移量):

θ1,θ2,,θn\theta_1, \theta_2, \dots, \theta_n

2)输出

末端执行器的位姿(位置 + 姿态):

T0n=[Rp01]\mathbf{T}_0^n = \begin{bmatrix} \mathbf{R} & \mathbf{p} \\\\ 0 & 1 \end{bmatrix}

其中:

  • 位置:末端的坐标 (x,y,z)(x, y, z)

  • 姿态:末端的方向(用旋转矩阵、欧拉角或四元数表示)

逆运动学:

1)输入

目标末端位姿(期望的目标位置与方向):

Ttarget=[Rtargetptarget01]\mathbf{T}_{\text{target}} = \begin{bmatrix} \mathbf{R}_{\text{target}} & \mathbf{p}_{\text{target}} \\\\ 0 & 1 \end{bmatrix}

2)输出

关节变量:

θ1,θ2,,θn\theta_1, \theta_2, \dots, \theta_n


2.一个平面两关节机械臂去到同一个目标点,可能会有几种解?为什么?

1)场景:

平面上一个两关节旋转机械臂(2R),每个连杆长度为 l1,l2l_1, l_2,目标点为 (x,y)(x, y)

2)可能的解

通常有 两种几何解

  • 肘上(elbow-up)构型
  • 肘下(elbow-down)构型

这两个解的区别在于第二个关节的弯曲方向不同

3)数学解释

由几何法可得第二关节角度:

cosθ2=x2+y2l12l222l1l2\cos\theta_2 = \frac{x^2 + y^2 - l_1^2 - l_2^2}{2 l_1 l_2}

cosθ21|\cos\theta_2| \le 1 时,有两个可能的解:

θ2=arccos(cosθ2)\theta_2 = \arccos(\cos\theta_2)

θ2=arccos(cosθ2)\theta_2' = -\arccos(\cos\theta_2)

这对应两种不同的构型(即“肘上/肘下”)。


3.如果目标点超出了机械臂的最大工作范围,会怎样?

1)最大可达范围

末端与基座的最大、最小距离为:

rmax=l1+l2r_{\max} = l_1 + l_2

rmin=l1l2r_{\min} = |l_1 - l_2|

2)超出范围时

如果目标点 (x,y)(x, y) 满足:

x2+y2>rmax\sqrt{x^2 + y^2} > r_{\max}

x2+y2<rmin\sqrt{x^2 + y^2} < r_{\min}

则机械臂 无实解(不可达),在计算中会出现:

cosθ2>1|\cos\theta_2| > 1

导致 arccos() 无实数解。

3)物理意义

  • 机械臂无法到达目标点。
  • 控制系统通常会返回“不可达”或“超出工作空间”错误。
  • 在规划算法中会直接排除这些点。
